Sambale paigaldatav konsoolkraana

Kolonnile paigaldatav noolekraana on vabalt{0}}seisev tõstesüsteem, mis on loodud korduvaks materjalikäsitsemiseks määratletud töötsoonides. Jäik kolonn, horisontaalne noolvars ja liikuv tõsteseade loovad otsese katte masina, montaažijaama, tootmisruumi või laadimispunkti ümber. Konfiguratsioon vähendab tarbetut kahvel{3}}veoauto liikumist, lühendab käsitsi teisaldamise teid ja annab operaatoritele kontrollitud juurdepääsu koormatele, kus kraana katmine pole vajalik.

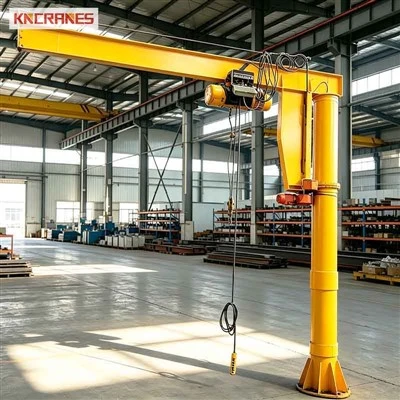

Näidatud DJB{0}}PNN-S-i konfiguratsioon on elektriline pöördkonoole kraana, mis on konstrueeritud ümber kolonni-monteeritud konstruktsiooni. Selle madal-pearuumi nooleprofiil toetab konksu tõhusat liikumist, samal ajal kui pöörlev vars tagab laia töökatte ümber kolonni. Käsitsi pööramise, elektrilise abiga pööramise ja elektriajamiga käru liikumise saab valida vastavalt koormusprofiilile, töösagedusele ja operaatori -käsitsemisnõuetele.

Märkus seadistamise kohta:Iga projekti puhul tuleb kinnitada kandevõime, ulatus, tõstekõrgus, töö klassifikatsioon, tõstuki tüüp, toiteallikas ja vundamendi projekt. Nimetatud ümbrik tuleneb kaasasolevast tooteteabest ega ole universaalne hinnang iga paigalduse jaoks.

Kolonnile paigaldatud noolkraana koondab tõstevõime sinna, kus tootmine seda kõige rohkem nõuab. Sõltumatu sammas kannab kraana jõud üle vundamendile, mitte hoone konstruktsioonile, muutes selle sobivaks rajatistesse, kus seinatugi pole saadaval või kus tõstejaam peab asuma konstruktsiooni sammastest eemal. Noolehoob pöörleb ümber kolonni, et katta ümmargune käsitsemisala, võimaldades rippuvat koormat tõsta, liigutada piki tala ja paigutada kompaktse tööjäljega.

See paigutus sobib masina etteande-, keevitus- ja tootmiselementide, hooldustöökodade, vormide käitlemise, koostejaamade, lao üleandmispunktide ja tööstuslike laadimisalade jaoks. Protsesside puhul, mis nõuavad korratavat positsioneerimist, võivad valikulised elektriajamid vähendada operaatori pingutust ja toetada koorma sujuvamat liikumist määratud tööraadiuses.

Põranda{0}}Toetatud veeru struktuur

Vabalt{0}}seisev terassammas loob sõltumatu tõstepunkti. See on ankurdatud ettevalmistatud betoonvundamendi külge, mis võimaldab kraanat paigutada vastavalt protsessi voolule, mitte ehitada{2}}seina saadavusele. Vundamendi hindamine on endiselt oluline, kuna ankru paigutus, konkreetne seisukord ja ümberminekujõud varieeruvad olenevalt suutlikkusest, ulatusest ja ülesandest.

Madal-kõrgus I-tala nool

I-tala nool on loodud säilitama kasulikku konksu teed tala all. Piiratud vertikaalse vahega tööjaamades võib madal-kõrguse paigutus parandada kasutatavat tõstekõrgust ja lihtsustada kõrgete komponentide, tööriistade või konteinerite liikumist.

Kontrollitud pööre ja käru liikumine

Kraanat saab konfigureerida käsitsi liikumiseks, kui töösagedus on mõõdukas, või elektrilise pöörde ja käru liikumisega, kus koormustsüklid, väljaulatuvus või käsitsemise täpsus õigustavad mootoriga abi. Õige ajami paigutus tuleks valida tegeliku koormuse, läbisõidukauguse, töötsükli ja operaatori töövoo põhjal, mitte ainult võimsuse põhjal.

Tõstuki ühilduvus

Kett- või tross{0}}tõstukit saab integreerida, kui see on sobitatud nõutava kandevõime, tõstekiiruse, tõstekõrguse, klassifikatsiooni ja juhtimismeetodiga. Tõstuki valikul tuleks arvesse võtta ka olemasolevat kõrgust, konksu lähenemist, ripatsi asendit ja elektrivarustust paigalduskohas.

Korrektselt määratletud kolonnile paigaldatud noolkraana algab töötingimustest, mitte ainult maksimaalsest koormusest. Esitage inseneriettepaneku jaoks järgmine teave:

• Nimikoormus, sealhulgas allolevate--konksuseadmete ja tõsteseadmete kaal.
• Nõutav väljaulatuvus samba keskjoonest konksu tööasendisse.
• Nõutav al-tala kõrgus ja kogu tõstekõrgus.
• Pööramisala, takistuste asukohad ja nõutavad lähenemisnurgad.
• Tõstukite arv, keskmised töötunnid ja tööülesannete klassifikatsioon.
• Tõstuki eelistus, tõstekiirus, juhtpinge ja kohalik toiteallikas.
• Betoonvundamendi mõõdud, paksus, armatuuri seisukord ja saadaolev paigalduspind.
• Sise- või väliskeskkond, kokkupuude korrosiooniga, ümbritseva õhu temperatuur ja protsessiga seotud -spetsiifilised ohutusnõuded.

Spetsiaalne tõstekate:teenindab kohalikku käitlemispunkti ilma sildkraana kogu liikumisteekonda kulutamata.

Paindlik paigutus:põrandale{0}}kinnitatud sammas võimaldab paigaldada kohtadesse, kus puuduvad ehitussambad või sobivad seinatoed.

Tõhusad koormusteed:tõste-, nihutamis- ja pöördeliigutused hoiavad ülekandekaugused määratud töövahemiku piires lühikesed.

Skaleeritav toiming:manuaalsed ja elektrilised liikumisvõimalused toetavad erinevaid koormusi, vahemikke ja tootmisrütme.

Selge tehniline liides:võimsust, ulatust, võimsust ja vundamenti saab sobitada rajatise tegeliku seisukorraga.

Vundament on kraanasüsteemi konstruktsiooniosa. Enne paigaldamist kontrollige betooni klassi, plaadi paksust, tugevdust, ankru paigutust ja vaba ruumi alusplaadi ümber. Suure-koormuse või pika-ulatusega konfiguratsioonide korral võib olla vajalik spetsiaalne betoonvundament. Keemilised ankrud tuleb valida ja paigaldada vastavalt kinnitatud projektiprojektile ja ankrutootja juhistele.

Pärast mehaanilist paigaldamist tuleks kontrollida kraanat samba joonduse, noole pöörlemise, käru liikumise, tõstuki töö, piirfunktsioonide ja elektriühenduste suhtes. Kasutuselevõtt ja perioodiline ülevaatus peavad järgima kehtivaid kohalikke tõsteseadmete-eeskirju ja lõplikku tehnilist dokumentatsiooni. Operaatoreid tuleks koolitada arvestuslike-koormuspiirangute, tropi õige kasutamise, koormuse juhtimise ja välistamistsoonide{4}}praktikate osas.

Mis on kolonnile paigaldatud noolkraana?

Sambale paigaldatav noolkraana on vabalt{0}}seisev kraana, millel on põranda külge ankurdatud vertikaalne sammas ja horisontaalne pöörlev noolehoob. Tõstuk ja käru liigutavad koormat piki kätt, samal ajal kui käsi pöördub ümber kolonni, et katta kindlaksmääratud tööpiirkond.

Mis vahe on kolonnile paigaldataval noolkraanal ja seina{0}}kinnitatava noolkraanal?

Sambale paigaldatud noolkraanat toetab selle oma{0}}põrandale paigaldatud sammas. Seinale{2}}kinnitatud noolkraana kannab koormuse olemasolevale seinale või hoone sambale. Kolonni-monteeritud konstruktsioon valitakse tavaliselt siis, kui on vaja iseseisvat tõstejaama või kui saadaolev ehituskonstruktsioon ei sobi kraana laadimiseks.

Kas see kraana saab pöörata 360 kraadi?

Kaasasolev DJB{0}}PNN-S tooteteave näitab maksimaalset pöördevahemikku kuni 360 kraadi. Konkreetse paigalduse saavutatav pöörlemine sõltub valitud konfiguratsioonist, elektrilisest paigutusest, kaablite juhtimisest ja ümbritsevatest takistustest.

Milline suutlikkus ja ulatus on saadaval?

Kaasasolev tooteteave näitab kuni 5000 kg kandevõimet ja alla 1000 kg kaaluvate konfiguratsioonide puhul kuni 10 m ulatust. Lõplik läbilaskevõime ja väljaulatuvus peavad olema kavandatud kombineeritud koormusjuhtumina, kuna ulatuse suurenemine muudab konstruktsiooni ja vundamendi nõudlust.

Kas elektriline pööre on vajalik?

Elektrilist pööret peetakse üldiselt silmas, kui koormus on suur, ulatus on pikk või töötsükkel nõuab korduvat ja väiksemat{0}}pingutust. Käsitsi pööramine võib sobida kergemate koormate ja katkendliku töö korral. Lõplik valik peaks põhinema töösagedusel, koormuse juhtimisel ja ohutusnõuetel.

Kas kolonnile paigaldatud noolkraanat saab kohandada?

Jah. Otsingufraasi "kolonnile paigaldatud noolkraana" kasutatakse tavaliselt sambale monteeritud noolekraana õigekirjavariandina. Seadmeid saab konstrueerida vastavalt projekti -spetsiifilisele võimsusele, ulatusele, tõstekõrgusele, pöördeulatusele, tõstukile, juhtimismeetodile, toiteallikale ja vundamendi seisundile. Enne konfiguratsiooni kinnitamist on vajalik tehniline ülevaatus.

Esitage nõutav kandevõime, ulatus, tõstekõrgus, töökeskkond ja paigaldusandmed, et saada tööjaamaga sobitatud sammaskonsoolkraana konfiguratsioon. Täielik ettepanek peaks enne valmistamist määratlema kraana konstruktsiooni, tõstuki paigutuse, liikumisajamid, elektrilise ulatuse, ankru/vundamendi nõuded ja kohaldatava tehnilise dokumentatsiooni.
