Noolkraana 1 tonn

Kinocranes 1-tonnine noolkraana on professionaalselt konstrueeritud 1000 kg tõstevajadusega tootmisettevõtete, hooldustöökodade ja koosteliinide jaoks. See tagab stabiilse struktuuri ja täpse töö korduvate tõstmisülesannete jaoks, toimides usaldusväärse tööstusliku materjalikäitluslahendusena.

Tehnilised andmed

Koormusvõime ja põhikonfiguratsioon

• Nimetatud kandevõime: 1000 kg (1 tonn)
• Tööraadius: standardne 3m–8m, konstruktsiooniarvutuse järgi kohandatud maksimaalselt kuni 10m
• Tõstekõrgus: täielikult konfigureeritav vastavalt-kohapealsetele töökoja tingimustele
• Tööstusklass: Vastab standardile ISO 4301, A2–A3 keskmine koormus tööstuslikuks kasutamiseks

Ehitusstandard

• Põhinoole materjal: Q345B / ASTM A572 klassi 50 teras, kõrge tõmbetugevus pikaajaliseks-suure koormuse kasutamiseks.
• Kolonni struktuur: Paks terasest kolonni konstruktsioon, mis on varustatud täiendavalt tugevdatud alusplaadiga, et tagada kindel paigaldus.
• Pööramise tüüp: Täielik 360-kraadine pööre sambale kinnitatud mudelite jaoks; Seinale kinnitatav versioon on varustatud 180-kraadise tööpöördega.
• Poomi disain: ehitatud H-tala või I-tala profiiliga, et tagada tugev kandevõime ja konstruktsiooni jäikus.
• Pinnaviimistlus: tööstuslik epoksüpulbervärvimine-korrosioonivastaseks ja pikaks kasutuseaks

Paigaldustüübid

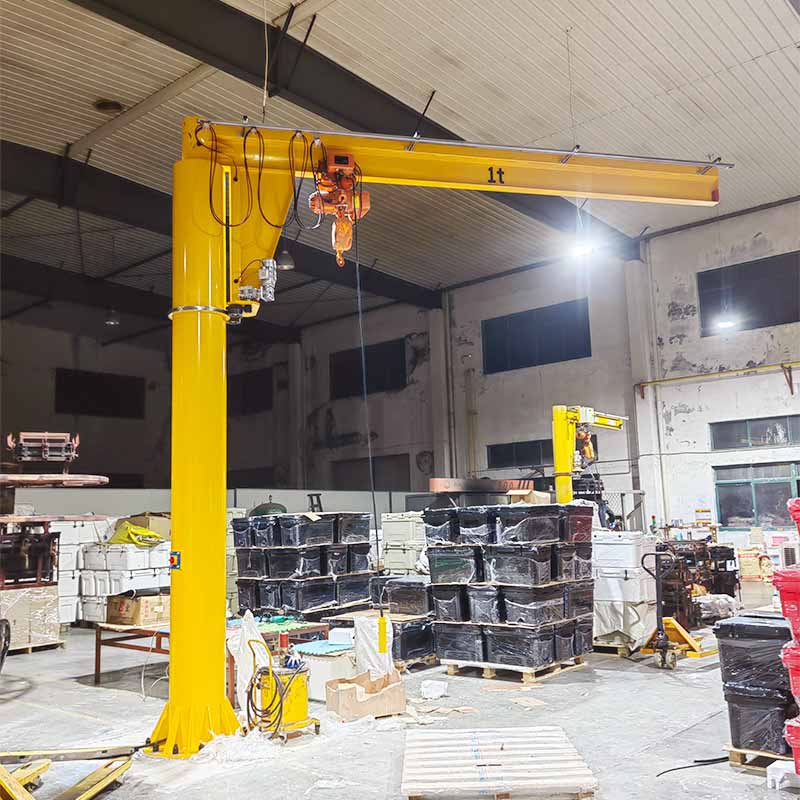

Sammas-Paigaldatud 1-tonnine konsoolkraana

Iseseisva-samba projekteerimiseks on vaja raudbetoonvundamenti. See toetab täielikku 360-kraadist pööramist, et maksimeerida tööjaama katvust ja paigutuse paindlikkust. Kinnitatud keemiliste ankrupoltidega stabiilseks paigaldamiseks betoonplaatidele.

Seinale{0}}kinnitatud 1-tonnine konsoolkraana

Ruumisäästlik-disain, mis on paigaldatud otse ehitussammastele või seintele. Pöörlemine on piiratud 180 kraadiga, mis sobib suurepäraselt piiratud põrandapinnaga tehastele ja saadaolevate konstruktsioonitoetustega.

Tõstuki ühilduvus

Meie 1-tonnine noolega kraana toetab mitut tõstuki valikut, et sobituda erinevatele-kohapealsetele töötingimustele:

• Elektriline ketttõstuk: 1-tonnine kandevõime, saadaval kiiruse reguleerimisega. Tõstekiirus 4–8 m/min üksikkiirus, 2–8 m/min topeltkiirus täpseks käsitsemiseks.
• Manuaalne ketttõstuk: sobib suurepäraselt mitte{0}}jõuga asukohtadesse, ökonoomne valik harvaesinevateks kergeteks tõstetöödeks.
• Trosstõstuk: sobib tõstekõrgusele üle 5 m, suur töökiirus kuni 12 m/min.

Elektriline ketttõstuk

Manuaalne ketttõstuk

Tross-tõstuk

Tööstusrakendused

Tootmine ja töötlemine:Ideaalne CNC töökodade, montaažiliinide ja tootmisruumide jaoks. Laialdaselt kasutatav tooraine teisaldamisel, komponentide paigaldamisel ja valmistoote transportimisel.

Autotööstus:Sobib mootori kokkupanekuks, jõuülekandeks ja šassii osade käitlemiseks{0}} tonni töömahuga, mis vastab suurepäraselt enamikule autode alamkoostude tõstenõuetele.

Metalli valmistamine:Suurepärane terasplaatide paigutuseks, keevitatud koostu ülekandmiseks ja rakise paigaldamiseks keevitus- ja tootmistsoonidesse.

Ladu ja logistika:Kohaldatav tellimuste sorteerimisel, kaubaaluste käsitlemisel ja rutiinsetel inventuuritöödel logistika- ja jaotusladudes.

Hooldustöökoda:Ideaalne seadmete kapitaalremondiks, varuosade vahetamiseks ja tööriistade korrastamiseks tehase igapäevase hoolduse käigus.

Paigaldusnõuded

Vundamendi standard (sammas{0}}paigaldatud)

• Betooni survetugevus: min 25 MPa (3625 psi)
• Põrandaplaadi paksus: standardse paigalduse korral vähemalt 200 mm (8 tolli).
• Vundamendi tugevdamine: Terasvõrgu tugevdamine on kohustuslik
• Ankrupolt: M16 / M20 keemiline ankrupolt, kinnitussügavus 150–200 mm

Konstruktsiooninõuded (seinale{0}}kinnitatud)

• Hoone kolonni kandevõimet tuleb kontrollida konstruktsioonianalüüsiga
• Kinnitusklamber: Raske teraskonstruktsioon ohutusteguriga 1,5 või suurem
• Kinnitusvahendid: Klassi 8.8 tugevad{1}}poldid standardse pöördemomendiga paigaldusega

Kasutuslikud eelised

• Madala kõrgusega disain: Optimeeritud nooleprofiil kasutab täielikult ära piiratud vertikaalse kõrguse töökodades.
• Sujuv pöörlemine: Täpne kandekonstruktsioon vähendab pöörlemistakistust, võimaldades hõlpsalt käsitseda 1000 kg raskusi.
• Välis- ja söövitava keskkonna valik:Pakume kuumtsingitud{0}}osi ja kohandatud epoksüvärvi viimistlust, mis on hästi kohandatud välistingimustes ja söövitavates töökohtades.
• Ülemaailmne ohutusnõuete järgimine:Kõik seadmed vastavad FEM-, DIN- ja ISO-eeskirjadele, omades CE-sertifikaati, mis toetab müüki ja kasutuselevõttu Euroopa ja rahvusvahelistel turgudel.

Tehniliste parameetrite tabel

KKK

K: Mis vahe on 1- ja 2-tonnisel noolkraanal?

V: Võtmevahe on tõstevõime. Ühe-tonnised mudelid toetavad kuni 1000 kg ja kahe-tonnised seadmed taluvad 2000 kg. 1T versioon vajab lihtsamat põrandavundamenti ja vähem konstruktsiooni tugevdamist, eelarvesõbralikumat -alla 1000 kg kaaluva igapäevatöö jaoks.

K: Kas olemasolevale betoonpõrandale saab paigaldada 1-tonnise noolega kraana?

V: See on võimalik ainult siis, kui betoonpõrand vastab konstruktsiooninõuetele. Vajalik on-kohapealne plaadi paksuse, betooni tugevuse ja armatuuri paigutuse kontrollimine. Tavaliselt põranda paksus 200 mm või suurem ja tugevus 25 MPa või suurem. Kui põrand ei vasta standardile, on vajalik tugevdus või eraldi alus.

K: Milline on 1-tonnise noolkraana maksimaalne ulatus?

V: Standardne poomi pikkus on 3 m kuni 8 m. Kohandatud pikkus kuni 10 m on saadaval pärast konstruktsiooni arvutamist. Pikem poom peab läbima stabiilsustesti täiskoormusel 1000 kg.

K: Millist toiteallikat on vaja elektrilise tõstuki jaoks?

V: Tavaline toiteallikas on 3-faasiline 380V/415V 50Hz. Pakume Põhja-Ameerika turgude jaoks 460 V 60 Hz versioone. Kerge koormusega rakenduste jaoks saab valida ühefaasilise 220 V/240 V. Kohapealseks juhtmestikuks on vaja ülekoormuskaitset, isolatsioonilüliteid ja usaldusväärset maandust. Tõstuki väljundvõimsus varieerub sõltuvalt mudelist 2,5 kW ja 4 kW vahel.

K: Millist hooldust vajab 1-tonnine noolkraana?

V: Hoidke laagreid ja liikuvaid komponente regulaarselt korralikult määrituna. Kontrollige tõstekettide või trosside kulumist, kontrollige poltide kinnitust ja kontrollige regulaarselt turvavarustust. Hooldage elektrimootorit ja pidureid vastavalt toote juhistele. Ohutu töö tagamiseks on soovitatav kord kvartalis professionaalne ülevaatus.

K: Kas välipaigaldus on saadaval?

V: Jah. Väliversioon sisaldab tsingitud või roostevabast terasest osi, ilmastikukindlat elektrikorpust ja korrosioonivastast-kattekihti. Tuulekoormus arvutatakse konstruktsiooniprojektis. Kohandatud välislahenduse saamiseks võtke ühendust meie insenerimeeskonnaga.

K: Sambale-kinnitatud vs seinale-kinnitatud, kumba valida?

V: Sambale{0}}kinnitatud tüüp pakub 360 kraadi vaba pöörlemist ja sõltumatut paigutust ilma hoone konstruktsioonile tuginemata. Seinale-kinnitatav tüüp säästab põrandapinda ainult 180-kraadise pöördega. Valik sõltub töökoja planeeringust, konstruktsiooni seisukorrast ja töökatte nõudest.

Miks valida Kinocranes?

Kinocranes 1-tonnine noolkraana on valmistatud rangete rahvusvaheliste kvaliteedistandardite kohaselt. Kõik seadmed läbivad enne tarnimist täiskoormuse testimise ja jõudluskontrolli. Meil on stabiilse kvaliteedikontrolli jaoks ISO 9001 sertifikaat.

• Globaalne ekspordivõimalus koos täielike ekspordidokumentide, tarnekorralduse ja välismaiste{0}müügijärgsete teenindustega.
• Täielikult vastavuses ISO, FEM, DIN ja CE sertifikaatidega ülemaailmsele turule pääsemiseks.
• Kohandatud inseneriteenus mitte-standardse suuruse, erikeskkonna ja automaatse materjalikäitluse integreerimiseks.

Tehnilise konsultatsiooni, hinnapakkumise ja kohandatud lahenduse saamiseks võtke ühendust meie müügiinseneri meeskonnaga.
